| 产品特性：立式多级 | 品牌：美国卡洛特 | 型号：CARDLOTT |
| 用途：多级泵 | 压力：2.5MPaMpa | 材质：铸铁、不锈钢 |
| 泵轴位置：边立式 | 叶轮吸入方式：单吸式 | 驱动方式：磁力 |
| 性能：变频、 不阻塞、 防爆、 耐腐蚀、 耐磨、 卫生、 无泄露、 自动、 高压 | 原理：离心泵 | 输送介质：输送清水或物理化学性质类似于清水的液体 |
| 适用范围：用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产 | 流量：1.4-4.8m3/h | 扬程：33-180m |
| 叶轮结构：封闭式叶轮 | 叶轮数目：1 | 工作压力：2.5MPa |
| 重量：58kg | 电压：380V | 规格：25-250 |

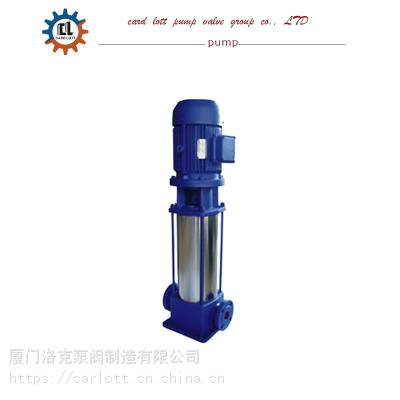

进口立式多级管道离心泵
产品简介：
GDL型立式多级泵系参照国外***产品设计制造的。采用硬质合金机械密封及导轴承。具有体积小、重量轻、效***、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等***特点，是理想的更新换代产品。
产品特点：
1、GDL型立式多级泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、GDL型立式多级泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、GDL型立式多级泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
产品用途：
GDL型立式多级泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。
使用条件：
1、用于输送清水或物理化学性质类似于清水的液体；
2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；
3、液体温度不超过120℃；
4、工作压力不超过2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。
参数：
型号 | 级数 | 流量 | 扬程 | 转速 | 电机功率 | 效率 | 必需汽蚀余量 | 重量 |
(m3/h) | (M) | (r/min) | (kw) | （%） | (NPSH) | (kg) | ||
25GDL2-12 | 3 | 1.4 | 36 | 2900 | 1.1 | 23 | 2.9 | 58 |
4 | 48 | 1.1 | 2.9 | 62 | ||||
5 | 60 | 2 | 2.9 | 68 | ||||
6 | 72 | 2 | 2.9 | 72 | ||||
7 | 84 | 2 | 2.9 | 78 | ||||
8 | 96 | 2.2 | 2.9 | 82 | ||||
9 | 108 | 2 | 2.9 | 86 | ||||
10 | 120 | 3 | 2.9 | 98 | ||||
11 | 132 | 3 | 2.9 | 102 | ||||
12 | 144 | 3 | 2.9 | |||||
13 | 156 | 4 | 2.9 | |||||
14 | 168 | 4 | 2.9 | |||||
15 | 180 | 4 | 2.9 |
安装说明：
1、安装时管路重量不不应承受在GDL型立式多级泵上，否则易损环GDL型立式多级泵；
2、GDL型立式多级泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
3、安装水泵前应仔细检查GDL型立式多级泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；
4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；
5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在工况下运行，增长水泵的使用寿命；
6、GDL型立式多级泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。
故障排除：
故障现象 | 可能产生的原因 | 排除方法 |
1、水泵不出水 | 进水口阀门未打开，进出管路阻塞，叶轮流道阻塞 | 检查，去除阻塞物 |
电机运行方向不对，电机缺相转速很慢 | 调整电机转向，紧固电机接线 | |
吸入管漏气 | 拧紧各密封面，排除空气 | |
泵没灌满液体，泵腔内有空气 | 打开泵上盖或打开排气阀，排尽空气 | |
进口供水不足，吸程过高，底阀漏水 | 停机检查、调整 | |
管路阻力过大，泵选型不当 | 减少管路弯道，重新选泵 | |
2、水泵流量不足 | 先按1原因检查 | 先按1排除 |
管道、泵流道或叶轮部分阻塞，水垢沉积…… | 去除阻塞物，重新调整阀门开度 | |
电压偏低 | 稳压 | |
叶轮磨损 | 更换叶轮 | |
3、功率过大 | 超过额定流量使用 | 调节流量，关小出口阀门 |
吸程过高 | 降低 | |
泵轴承磨损 | 更换轴承 | |
4、杂音振动 | 管路支撑不稳 | 稳固管路 |
液体混有气体 | 提高吸入压力，排气 | |
产生汽蚀 | 降低真空度 | |
轴承损坏 | 更换轴承 | |
电机超载运行 | 调整按5 | |
5、电机发热 | 流量过大，超载运行 | 关小出口阀门 |
局部摩擦 | 检查排除 | |
电机轴承损坏 | 更换轴承 | |
电压不足 | 稳压 | |
6、水泵漏水 | 机械密封磨损 | 更换 |
泵体有砂孔或破裂 | 焊补或更换 | |
密封面不平整 | 修整 | |
安装螺栓松懈 | 紧固 |
